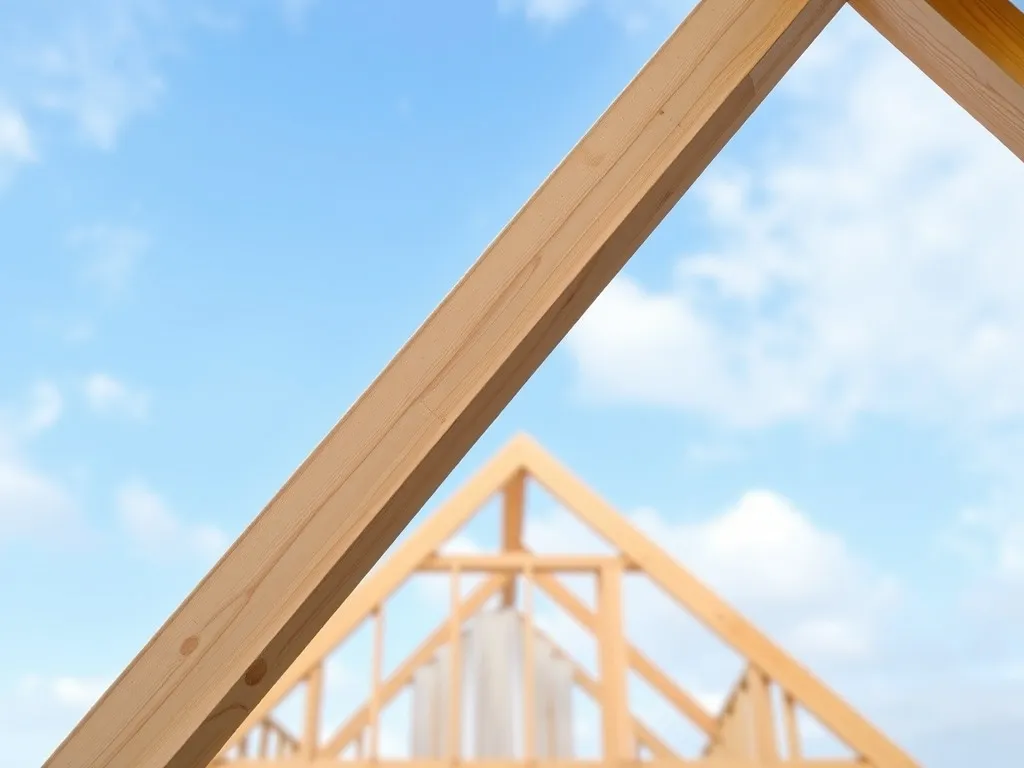

Maksymalna długość krokwi bez podparcia – ile wynosi?

Planujesz dach i zastanawiasz się, jaka jest maksymalna długość krokwi bez podparcia, żeby konstrukcja była bezpieczna. Chcesz uniknąć ugięć połaci, pękających płyt GK i wiecznie „falującego” okapu. Z tego tekstu dowiesz się, od czego faktycznie zależy długość krokwi, jakie zakresy przyjmuje się w typowych domach i kiedy trzeba wprowadzić jętki, płatwie albo wiązary.

Maksymalna długość krokwi bez podparcia – orientacyjne wartości

W polskim domu jednorodzinnym z klasycznym dachem dwuspadowym krokiew z drewna C24 bez pośrednich podpór najczęściej mieści się w przedziale około 4–6 m. Nie jest to jednak stała wartość, bo maksymalna długość krokwi bez podparcia zależy od przekroju krokwi, rozstawu krokwi, kąta nachylenia dachu, ciężaru pokrycia i lokalnej strefy śniegowej. W praktyce dekarze i konstruktorzy bardzo często mówią o roboczym zakresie 4,5–5,5 m, a dłuższe elementy wymagają już dokładnego sprawdzenia według Eurokodu 5.

Projektant liczy krokiew zarówno w SGN (Stan Graniczny Nośności), jak i w SGU (Stan Graniczny Użytkowalności) zgodnie z normą PN-EN 1995-1-1 – Eurokod 5. W przypadku krokwi to zwykle SGU, czyli ugięcie ograniczone np. do L/300 lub L/400, wyznacza realną granicę długości, zanim w ogóle pojawi się problem z nośnością. Dlatego dwie krokwie o tej samej długości mogą być raz bezpieczne, a innym razem zbyt wiotkie, jeśli zmienisz choćby rodzaj pokrycia lub rozstaw.

Jakie długości krokwi uznaje się za bezpieczne w typowych domach?

W standardowym domu jednorodzinnym z dachem dwuspadowym przyjmuje się, że „zdrowy” zakres długości krokwi z drewna C24, bez dodatkowych podpór, to około 4–5 m przy typowych przekrojach, takich jak 6×16, 7×18, 8×16 cm. W tym przedziale łatwo spełnić wymagania ugięcia i nośności przy standardowym rozstawie 70–90 cm oraz średnich obciążeniach śniegiem.

W sprzyjających warunkach – lekka blachodachówka lub blacha na rąbek, kąt połaci 35–45° i niska strefa śniegowa – krokiew tej samej klasy i przekroju może dochodzić do około 5,5–6 m, ale wymaga już bardzo starannych obliczeń. Przy ciężkim pokryciu, takim jak dachówka ceramiczna czy dachówka betonowa, małym spadku i dużych opadach śniegu realna granica potrafi spaść w okolice 3,5–4,5 m, mimo że na papierze długość krokwi wygląda „niewinnie”.

Warto podkreślić, że takie tabele opierają się na założeniu użycia suchego drewna C24, typowego rozstawu 70–90 cm i średnich wartości obciążenia śniegiem według PN-EN 1991. Przy zmianie choćby jednego parametru – np. zastosowaniu poddasza użytkowego z ciężkim wykończeniem – orientacyjne długości potrafią zmienić się o kilkanaście procent. Z tego powodu maksymalna długość krokwi bez podparcia powinna być każdorazowo sprawdzana w obliczeniach, a nie tylko odczytywana z ogólnej tabelki.

W domach projektowanych według obowiązujących w 2026 r. norm konstrukcyjnych każdy dach dwuspadowy, dach stromy czy nawet prosty garaż z krokwiami z drewna C24 wymaga indywidualnego przeliczenia przez konstruktora. Tylko wtedy masz realną pewność, że zarówno SGU, jak i SGN są spełnione, a więźba nie będzie „siadać” po kilku sezonach śnieżnych.

Gdy długość krokwi zaczyna zbliżać się do 5–6 m, nie opieraj się na zakresach z internetu czy podpowiedziach z sąsiedniej budowy. Wymagaj od projektanta sprawdzenia ugięć na poziomie L/300 lub L/400 i nośności krokwi dla Twojej dokładnej lokalizacji i konkretnego pokrycia dachowego.

Co wpływa na różnice między rozpiętością 4 m a 6 m?

Dlaczego w jednym domu krokiew „trzyma” 6 m, a w innym przy 4 m zaczyna być problem. Różnicę robi kombinacja kilku czynników: przekrój krokwi i klasa drewna, rozstaw krokwi, kąt nachylenia dachu, rodzaj pokrycia oraz strefa śniegowa i wiatrowa. Do tego dochodzi przyjęte kryterium ugięcia, czyli to, czy liczysz na L/300, czy bardziej rygorystyczne L/400.

Zmiana jednego parametru często nie wystarczy, bo krokiew pracuje jako element belkowy w konkretnym schemacie statycznym od murłaty do kalenicy lub płatwi. Jeśli zwiększysz jednocześnie przekrój, poprawisz klasę drewna, zagęścisz rozstaw i wybierzesz lżejsze pokrycie, bezpiecznie zbliżysz się do 6 m. Gdy natomiast warunki są niekorzystne, ta sama krokiew musi zostać skrócona nawet poniżej 4,5 m, mimo że teoretycznie „powinna dać radę”.

Na to, czy krokiew może mieć 4 m czy 6 m długości bez podpór, wpływają przede wszystkim następujące czynniki:

• przekrój krokwi i klasa drewna – wyższa krokiew i lepsza klasa (np. C24, C27, C30) oznaczają większą sztywność i nośność,
• rozstaw krokwi – przy rozstawie 60 cm pojedyncza krokiew przenosi mniej niż przy 100 cm, dlatego może być dłuższa,
• kąt nachylenia dachu – dach stromy „zrzuca” śnieg, dach płaski gromadzi obciążenia,
• strefa śniegowa i strefa wiatrowa wg PN-EN 1991 – inne obciążenia w Zakopanem, inne na nizinach,
• rodzaj i ciężar pokrycia – dachówka ceramiczna lub dachówka betonowa wymaga krótszych krokwi niż lekka blachodachówka,
• elementy usztywniające – jętka, płatew, słup stolcowy, prefabrykowany wiązar kratowy skracają efektywną długość przęsła,
• kryterium ugięcia – przyjęcie L/400 zamiast L/300 zmniejsza dopuszczalną długość krokwi, ale poprawia komfort użytkowania poddasza.

Osiągnięcie krokwi o długości bliskiej 6 m bez podpór wymaga zwykle „zgrania” kilku korzystnych warunków: większej wysokości przekroju, drewna C24 lub C30, mniejszego rozstawu (np. 70–80 cm), lekkiego pokrycia oraz niskiej strefy śniegowej. W takim układzie konstrukcja wciąż spełni SGU, a ugięcia pozostaną akceptowalne dla płyt GK czy tynków.

Jeśli natomiast dach ma mały kąt, dom stoi w regionie o dużych opadach śniegu, a na połaci leży pełne poszycie z płyty OSB i ciężka dachówka, bezpieczniejszą granicą często staje się zakres 4–4,5 m. To właśnie wtedy pojawia się potrzeba wprowadzenia jętki, płatwi albo przejścia na wiązary prefabrykowane, zamiast „pompowania” przekroju krokwi bez opamiętania.

Od czego zależy maksymalna długość krokwi bez podparcia w praktyce?

Dopuszczalna długość krokwi w prawdziwym budynku wynika z trzech grup czynników: właściwości materiału, geometrii dachu i obciążeń, które dach musi przenieść. Liczy się więc nie tylko to, że krokiew jest z drewna C24, ale też czy ma przekrój 6×16 czy 8×20, jaki jest kąt nachylenia dachu, jaki przyjąłeś rozstaw krokwi oraz jakie wartości śniegu i wiatru obowiązują w Twojej okolicy. W każdej z tych grup możesz coś poprawić lub zepsuć, a krokiew „odwdzięczy się” większą lub mniejszą długością bez podpór.

W praktyce krokiew to po prostu belka obciążona ciężarem pokrycia i śniegu, oparta na dwóch podporach – najczęściej na murłacie i w rejonie kalenicy, ewentualnie na płatwi. Jej maksymalna długość bez podparcia pośredniego jest tym większa, im wyższy ma przekrój, im lepsza jest klasa drewna, im korzystniejszy jest schemat statyczny i im mniejsze jest obciążenie zewnętrzne według PN-EN 1991.

Jak przekrój, klasa i wilgotność drewna zmieniają dopuszczalną długość?

Największy wpływ na długość krokwi ma jej przekrój, a dokładnie wysokość belki oznaczana zwykle jako h. Z punktu widzenia statyki decyduje tzw. moment bezwładności I = b·h³/12, gdzie b to szerokość krokwi. Widzisz od razu, że wysokość pojawia się w trzeciej potędze, więc zwiększenie h z 16 do 20 cm potrafi poprawić sztywność o kilkadziesiąt procent, co przekłada się na mniejsze ugięcie przy tej samej długości.

Poszerzanie krokwi (np. z 6 do 8 cm) jest dużo mniej efektywne niż jej „podwyższanie”. Jeśli szukasz kilku dodatkowych dziesiątek centymetrów rozpiętości, znacznie lepszym ruchem jest zwiększenie wysokości z 16 na 18 lub 20 cm niż dokładanie centymetrów do szerokości. Tak projektuje się współczesne więźby: krokiew ma być wysoka i stosunkowo wąska, a nie niska i „gruba”.

Drugim elementem jest klasa drewna, określana symbolami C14, C18, C24, C27, C30 wg normy PN-EN 338. Wyższa klasa oznacza zarówno większą wytrzymałość na zginanie, jak i wyższy moduł sprężystości E, czyli mniejsze ugięcia przy tych samych obciążeniach. Przejście z drewna klasy C18 na C24 potrafi dać kilka–kilkanaście procent zapasu rozpiętości dla tej samej krokwi, a w niektórych przypadkach pozwala też nieco zmniejszyć przekrój bez utraty bezpieczeństwa.

W praktyce krokiew z drewna C24 8×20 cm przy określonych obciążeniach może spełniać warunki ugięcia do około 5,5–6,0 m, podczas gdy ta sama belka z drewna C18 będzie wymagała skrócenia rozpiętości lub zastosowania jętki czy płatwi. Podniesienie klasy drewna do C27 lub C30 często jest tańsze niż zwiększenie przekroju o kilka centymetrów, a daje bardzo podobny efekt statyczny.

Ogromne znaczenie ma także wilgotność drewna. Materiał „prosto z lasu”, z wilgotnością powyżej 20%, ma wyraźnie niższą sztywność i nośność, łatwiej pęka i skręca się w trakcie wysychania. Przy długich krokwiach bez podpór takie zachowanie szybko przekłada się na „falującą” połać, nierówną linię kalenicy i problemy z wykończeniem poddasza.

Zastosowanie drewna suszonego komorowo i struganego czterostronnie stabilizuje przekroje oraz parametry wytrzymałościowe, co wprost wydłuża bezpieczną długość krokwi. Taka krokiew z drewna C24 pracuje przewidywalnie według założeń Eurokodu 5, a nie według tego, jak akurat wyschnie nieprzebadany materiał ze składu.

Jak kąt nachylenia i rozstaw krokwi wpływają na rozpiętość bez podpór?

Im większy kąt nachylenia dachu, tym korzystniej rozkładają się siły w krokwi, a ugięcia są mniejsze. Strome dachy szybciej „zrzucają” śnieg, przez co obciążenie śniegiem Qk,s działające według PN-EN 1991-1-3 może być zredukowane współczynnikiem kształtu połaci. Z kolei małe spadki zbliżone do dachu płaskiego powodują, że śnieg zalega długo, a krokiew pracuje prawie wyłącznie na zginanie.

Przy spadkach rzędu 15–25° śnieg utrzymuje się na połaci, a maksymalna długość krokwi bez podpór dla standardowych przekrojów ucina się zwykle w okolicach 3,5–4,5 m. Gdy kąt rośnie do 35–45°, śnieg łatwiej się zsuwia, a obciążenie efektywne maleje dzięki współczynnikowi μ₁, co pozwala wydłużyć bezpieczną rozpiętość krokwi o kilkanaście, czasem kilkadziesiąt centymetrów. Dach stromy nie zwalnia jednak z obowiązku obliczeń, ale ułatwia ich wynik.

Rozstaw krokwi decyduje, jak duża część połaci „należy” do jednej krokwi. Przy rozstawie 60 cm ta sama warstwa śniegu i pokrycia daje mniejsze obciążenie liniowe niż przy 100 cm. Typowe zakresy w domach jednorodzinnych to 60–100 cm, ale przy ciężkich pokryciach i poddaszu użytkowym często schodzi się w dół do 60–80 cm, żeby nie przewymiarowywać przekrojów.

W praktyce zmniejszenie rozstawu z 100 do 80 cm lub z 90 do 70 cm pozwala wydłużyć dopuszczalną długość krokwi o kilkanaście procent, bez zmiany wysokości belki. Dla inwestora oznacza to więcej elementów do montażu, ale mniejsze ugięcia, prostszy montaż poszycia z płyty OSB i mniejsze ryzyko „pływających” połaci.

Są sytuacje, w których warto rozważyć zagęszczenie rozstawu krokwi lub zwiększenie kąta połaci, żeby wydłużyć możliwą długość bez podpór:

• dach o małym spadku z ciężką dachówką ceramiczną lub dachówką cementową, gdzie śnieg będzie długo zalegał,
• budynek położony w wyższej strefie śniegowej, np. w rejonie górskim jak Zakopane,
• poddasze użytkowe z ciężkim wykończeniem: płyty GK, podsufitki, warstwy akustyczne,
• planowany montaż paneli PV lub ciężkich, trzyszybowych okien połaciowych, które dołożą istotne obciążenie.

Jak obciążenie śniegiem, wiatrem i pokryciem ogranicza długość krokwi?

Każda krokiew musi przenieść obciążenia opisane w normie PN-EN 1991, czyli obciążenia śniegiem, wiatrem oraz ciężarem stałym dachu. Dla maksymalnej długości krokwi najbardziej liczy się obciążenie śniegiem Qk,s i ciężar pokrycia, a wiatr ma mniejszy wpływ na SGU, choć bywa istotny dla SGN i mocowania pokrycia. W większości regionów to właśnie śnieg jest obciążeniem dominującym, które powoduje największe ugięcia.

Ciężkie pokrycia, takie jak dachówka ceramiczna czy dachówka betonowa na pełnym deskowaniu, zwiększają całoroczne obciążenie krokwi. Gdy do stałego ciężaru dodasz duży śnieg w strefie 4 lub 5, dopuszczalna długość krokwi może spaść nawet o kilkadziesiąt procent w porównaniu z lekką blachodachówką w niskiej strefie śniegowej. To właśnie wtedy pojedyncza krokiew bez podpór traci sens już przy długości rzędu 4–5 m.

Przy obliczaniu maksymalnej długości krokwi trzeba wziąć pod uwagę kilka danych obciążeniowych:

• strefę śniegową w Polsce, gdzie obciążenia charakterystyczne wynoszą orientacyjnie od ok. 0,7 do 2,0 kN/m² w zależności od regionu (strefy 2–5),
• kąt nachylenia połaci i odpowiadający mu współczynnik kształtu μ₁ według PN-EN 1991-1-3, który redukuje obciążenie śniegiem na dach stromych,
• strefę wiatrową oraz kategorię terenu, czyli czy dom stoi na otwartym polu, czy w zwartej zabudowie,
• ciężar pokrycia dachowego: lekka blacha, gont, blacha na rąbek, dachówka ceramiczna, dachówka betonowa, a także wagę pełnego poszycia,
• dodatkowe obciążenia: warstwy izolacji, sufity podwieszane, zabudowy poddasza, panele fotowoltaiczne, wymiany pod okna dachowe.

Zmiana choćby jednego z tych parametrów może skrócić dopuszczalną długość krokwi nawet o kilkanaście–kilkadziesiąt procent. Przejście ze strefy śniegowej 2 do 4, zmiana lekkiej blachy na ciężką dachówkę oraz dołożenie pełnego poszycia powodują, że krokiew, która „trzymała” 5,0 m, nagle wymaga podpory pośredniej już przy około 4,0–4,5 m. Bez przeliczenia w Eurokodzie 5 trudno to zauważyć gołym okiem, a efekty wychodzą dopiero po kilku zimach.

Jak dobrać przekrój i rozstaw krokwi do wymaganej długości?

Dobór przekroju krokwi i rozstawu krokwi nie powinien wynikać z przyzwyczajeń wykonawcy ani rozwiązań z innej budowy. Musi wynikać z wymaganej rozpiętości połaci, konkretnych obciążeń dachu oraz przyjętego kryterium ugięcia SGU. Tylko takie podejście daje gwarancję, że maksymalna długość krokwi bez podparcia będzie w Twoim projekcie naprawdę bezpieczna, a nie „na oko”.

W praktyce dobór przekroju i rozstawu krokwi przebiega według kilku powtarzalnych kroków, które można opisać tak:

• ustalenie rozpiętości między podporami, czyli odległości w rzucie między murłatą a kalenicą lub murłatą a płatwią,
• zebranie danych obciążeniowych: strefa śniegowa, strefa wiatrowa, rodzaj pokrycia, warstwy dachu, planowane obciążenia od wykończenia poddasza,
• wybór klasy drewna konstrukcyjnego, zwykle drewno C24, wraz z określeniem warunków pracy (klasa użytkowania, wilgotność),
• wstępny dobór przekroju krokwi na podstawie tabel orientacyjnych lub doświadczenia projektanta,
• dobór rozstawu krokwi, na przykład 60, 80 lub 100 cm, z uwzględnieniem rodzaju poszycia i detali dekarskich,
• sprawdzenie ugięcia i nośności według Eurokodu 5 – najczęściej dla ugięcia L/300 lub L/400 i odpowiednich kombinacji obciążeń,
• w razie potrzeby korekta przekroju, rozstawu albo decyzja o wprowadzeniu pośrednich podpór: jętek, płatwi, stolców lub wiązara prefabrykowanego.

Bardzo często bardziej opłaca się minimalnie zwiększyć wysokość krokwi, na przykład z 18 do 20 cm, lub zagęścić rozstaw z 90 do 80 cm, niż projektować bardzo długie, ciężkie elementy bez podpór. Tak przewymiarowana krokiew będzie droga, trudna w montażu i podatna na ugięcia, a ewentualne odkształcenia trudno później zniwelować bez poważnych przeróbek więźby.

Żeby lepiej złapać zależności, przydaje się prosta tabela z przykładowymi kombinacjami rozpiętości, przekroju i rozstawu dla krokwi z drewna C24:

Gdy rozpiętości krokwi zbliżają się do górnych wartości z tabel orientacyjnych, warto „przewymiarować” wysokość przekroju o 1–2 cm lub sięgnąć po lepszą klasę drewna, na przykład C24 zamiast C18. W skali całej więźby koszt rośnie nieznacznie, a sztywność i komfort użytkowania dachu wyraźnie się poprawiają.

Kiedy długość krokwi wymaga zastosowania jętek, płatwi lub wiązarów?

Przy pewnych długościach i obciążeniach pojedyncza krokiew staje się albo nieekonomiczna, albo zbyt wiotka, żeby spełnić wymagania SGU. Wtedy wprowadza się pośrednie elementy nośne: jętki, płatwie z słupami stolcowymi lub prefabrykowane wiązary kratowe. Każde z tych rozwiązań skraca efektywną długość pracy krokwi i zmniejsza jej ugięcie, zamiast bez końca zwiększać przekrój.

Najprostszy jest układ krokwiowy, gdzie krokiew pracuje między murłatą a kalenicą. Gdy rozpiętości rosną, przechodzi się na układ krokwiowo-jętkowy lub klasyczny system płatwiowo-stolcowy. Przy bardzo dużych rozpiętościach i chęci uzyskania otwartego wnętrza coraz częściej stosuje się też wiązary prefabrykowane, na przykład w systemach typu MiTek.

• prosty układ krokwiowy – każda krokiew opiera się tylko na murłacie i w rejonie kalenicy, stosowany przy mniejszych rozpiętościach,
• układ krokwiowo-jętkowy – pary krokwi spinają jętki, które pełnią rolę podpory pośredniej ograniczającej ugięcia i rozpieranie ścian,
• system płatwiowo-stolcowy – krokiew opiera się dodatkowo na płatwi pośredniej, a ta na słupach stolcowych, co dzieli ją na kilka krótszych przęseł,
• wiązary prefabrykowane – fabrycznie projektowane prefabrykowane wiązary kratowe, które przejmują całe obciążenie dachu bez podpór wewnętrznych.

Przy jakiej rozpiętości warto wprowadzić jętki, płatwie lub stolce?

Nie ma jednej magicznej granicy, po przekroczeniu której trzeba obligatoryjnie wprowadzić jętkę czy płatwie. Decydują przekrój krokwi, obciążenia, kąt nachylenia dachu i przyjęte kryterium SGU. Mimo to w praktyce stosuje się orientacyjne progi, które bardzo ułatwiają wstępną ocenę projektu bez zaglądania w szczegółowe obliczenia.

Dla prostego dachu dwuspadowego z krokwiami z drewna C24 przy rozstawie rzędu 80 cm przyjmuje się, że układ bezpośredni, bez dodatkowych podpór, jest rozsądny mniej więcej do 4–4,5 m. Powyżej tych wartości warto już myśleć o wprowadzeniu jętki lub przejściu na system płatwiowo-stolcowy, zamiast projektować krokiew o przekrojach bliskich belkom stropowym.

• prosty układ krokwiowy – zwykle do ok. 4–4,5 m, sporadycznie do ok. 5 m przy lekkim pokryciu i sprzyjających obciążeniach,
• układ krokwiowo-jętkowy – sensowny powyżej ok. 4,5–5 m długości krokwi, bo skraca efektywną długość i zmniejsza rozpieranie ścian,
• system płatwiowo-stolcowy – konieczny przy połaciach dłuższych niż ok. 6–7 m lub szerokości budynku przekraczającej ten zakres,
• wiązary prefabrykowane – stosowane przy rozpiętościach rzędu 8–10 m i więcej, gdy oczekujesz dużych przestrzeni bez podpór pośrednich.

Jętki pełnią podwójną rolę: skracają pracującą długość krokwi i ograniczają poziome rozpieranie ścian zewnętrznych, co chroni przed „rozjechaniem się” murów. Płatwie i słupy stolcowe dzielą krokiew na krótsze przęsła i przenoszą część obciążeń na ściany lub podciągi żelbetowe. Wiązary prefabrykowane pozwalają natomiast całkowicie zrezygnować z podpór wewnętrznych, bo cała konstrukcja pracuje jako jedna kratownica od ściany do ściany.

Jakie błędy przy zbyt długich krokwiach prowadzą do problemów z dachem?

Zbyt długie krokwie bez podpór, źle dobrane przekroje albo samowolne zmiany w trakcie budowy to prosta droga do kłopotów z dachem. Najpierw pojawia się nadmierne ugięcie połaci i „siodło” na kalenicy, później pękają płyty GK, a na końcu zaczynają się problemy z szczelnością obróbek i pokrycia. Naprawa wymaga często ingerencji w więźbę, co jest dużo droższe niż poprawny projekt na starcie.

Na placach budowy regularnie powtarza się kilka błędów, które skracają żywotność dachu i obniżają dopuszczalną długość krokwi:

• samowolne zmniejszanie przekrojów krokwi względem projektu, np. zamiana 8×20 na 7×18 „bo takie drewno ma stolarz na składzie”,
• zwiększanie rozpiętości krokwi po zmianie układu ścian lub słupów bez nowych obliczeń konstrukcyjnych,
• ignorowanie lokalnych stref śniegowych i wiatrowych, szczególnie w rejonach górskich i nadmorskich,
• stosowanie mokrego drewna o nieznanej klasie drewna, które w trakcie schnięcia skręca się i pęka,
• zbyt głębokie nacięcia i zaciosy przy murłacie, które dramatycznie osłabiają przekrój w najbardziej obciążonym miejscu,
• brak uwzględnienia ciężaru ocieplenia, sufitów podwieszanych i zabudowy poddasza przy długich krokwiach,
• wycinanie fragmentów krokwi pod okna dachowe bez odpowiednich wymianów i wzmocnień,
• zaniedbanie stężeń połaci i usztywnień przestrzennych więźby, co powoduje „pracę” całej konstrukcji na boki.

Objawy, że krokiew jest zbyt długa lub niedowymiarowana, często widać już po kilku sezonach. Linie połaci i kalenicy zaczynają falować, okap „ściąga się” w dół, a z zewnątrz widać wyraźne ugięcia między podporami. W środku pojawiają się pękające spoiny na płytach GK, odspajające się tynki, problemy z obróbkami kominów i nieszczelności w rejonie lukarn czy okien dachowych.

Niewielka zmiana, jak pozornie niewinne zmniejszenie wysokości krokwi o 2 cm albo wydłużenie przęsła o 0,5 m, potrafi obniżyć jej sztywność i nośność nawet o kilkanaście–kilkadziesiąt procent. W praktyce kończy się to trwałymi ugięciami połaci, pękaniem wykończeń oraz skróceniem żywotności całego dachu.

Jeśli po wykonaniu dachu widzisz ugięcia większe niż około L/200–L/300, konieczne bywa wzmocnienie konstrukcji. W grę wchodzi dołożenie kleszczy, dodatkowych jętek, słupów pod płatwie albo lokalne wzmocnienie przekrojów. Takie działania powinny być prowadzone na podstawie opinii doświadczonego konstruktora, a nie tylko intuicji wykonawcy.

Jak obliczyć bezpieczną długość krokwi bez podparcia na podstawie obciążeń dachu?

Bezpieczna długość krokwi jest wynikiem obliczeń według Eurokodu 5, w których uwzględnia się obciążenia z PN-EN 1991, czyli śnieg, wiatr i ciężary stałe. Do tego dochodzi klasa drewna, kształt przekroju, rozstaw krokwi oraz dopuszczalne ugięcie w SGU i naprężenia w SGN. Brzmi technicznie, ale da się to uporządkować w kilka czytelnych kroków.

Procedura obliczeń długości krokwi według obciążeń wygląda w uproszczeniu tak:

• określenie strefy śniegowej i strefy wiatrowej dla danej miejscowości, na podstawie map w normie PN-EN 1991,
• wyznaczenie obciążenia śniegiem na połaci Qk,s z uwzględnieniem kąta nachylenia i współczynnika μ dla danego dachu,
• oszacowanie obciążeń stałych: ciężar krokwi, łat, kontrłat, pokrycia, izolacji, poszycia, ewentualnie sufitów i zabudowy,
• przeliczenie obciążeń powierzchniowych na obciążenie liniowe q [kN/m] dla pojedynczej krokwi w zależności od rozstawu,
• wyznaczenie momentu bezwładności przekroju I = b·h³/12 i przyjęcie modułu sprężystości E dla danej klasy drewna, np. dla C24 ok. 11 000 N/mm²,
• obliczenie ugięcia belki jednoprzęsłowej z równomiernym obciążeniem, według wzoru w = 5·q·L⁴/(384·E·I), i porównanie z ugięciem dopuszczalnym, np. L/300 lub L/400,
• sprawdzenie naprężeń zginających i ścinających w SGN względem wytrzymałości drewna, aby mieć pewność, że krokiew się nie złamie.

Na tej podstawie można algebraicznie wyznaczyć dopuszczalną długość Lmax jako funkcję obciążenia q, sztywności E·I oraz przyjętego ugięcia dopuszczalnego. W praktyce projektanci posługują się często tabelami lub kalkulatorami opartymi dokładnie na tych wzorach, ale logika zawsze jest identyczna: im większe obciążenie i dłuższa belka, tym większe ugięcie, a dopuszczalna długość krokwi szybciej się kończy.

Żeby takie obliczenia miały sens, inwestor lub wykonawca powinni przygotować kilka danych wejściowych:

• dokładną lokalizację budynku, żeby poprawnie dobrać strefę śniegową i strefę wiatrową,
• planowaną rozpiętość połaci, czyli odległość między murłatą a kalenicą lub płatwią, oraz kąt nachylenia dachu,
• rodzaj pokrycia i układ warstw dachu razem z orientacyjną masą jednostkową w kg/m²,
• planowany rozstaw krokwi, związany z rodzajem poszycia i detalami dekarskimi,
• informację o dodatkowych obciążeniach: poddasze użytkowe, sufity podwieszane, ciężkie zabudowy, panele fotowoltaiczne, okna dachowe.

W obliczeniach rozróżnia się SGU i SGN. Stan graniczny użytkowalności dotyczy komfortu i estetyki – głównie ugięć i drgań krokwi, które wpływają na pękanie wykończeń. Stan graniczny nośności odpowiada za bezpieczeństwo przed zniszczeniem i złamaniem elementu. W przypadku krokwi to właśnie SGU, a konkretnie ugięcie rzędu L/300 lub L/400, najczęściej ogranicza maksymalną długość, zanim osiągnięte zostaną dopuszczalne naprężenia w SGN.

Każdą krokiew o rozpiętości zbliżającej się do 5 m i więcej warto zweryfikować obliczeniowo z użyciem rzeczywistych obciążeń śniegiem, wiatrem i ciężarem pokrycia dla danej lokalizacji. Zasada „4–6 metrów zawsze działa” bywa zawodna, zwłaszcza gdy planujesz zmianę rodzaju pokrycia lub układu ścian i podpór w stosunku do gotowego projektu.
