Połączenie belki drewnianej ze słupem – jak je prawidłowo wykonać?

• połączenia czop-gniazdo w różnych odmianach, stosowane szczególnie w konstrukcjach eksponowanych i tradycyjnych,
• różne rodzaje wrębów, w tym klasyczny wrąb czołowy pod belkę opartą na słupie,
• połączenia na nakładkę i różne zamki ciesielskie, w tym połączenie na zamek skośny i nakładkę prostą albo skośną,
• połączenia doczołowe z łącznikami metalowymi, na przykład belka doczołowo przykręcona do słupa przez kątowniki lub wsporniki,
• połączenia klejone, między innymi z użyciem klejów poliuretanowych przy elementach prefabrykowanych albo belkach z drewna klejonego warstwowo,
• wzmocnione połączenia mieszane, w których tradycyjny detal ciesielski jest dodatkowo skręcony wkrętami ciesielskimi lub śrubami.

Dobór metody nie jest przypadkowy, bo zależy od kilku czynników. Najpierw trzeba ocenić wielkość i rodzaj obciążeń działających na belkę drewnianą oraz na węzeł ze słupem. Następnie bierzesz pod uwagę wymagania estetyczne, bo inaczej zaprojektujesz węzeł w eksponowanej altanie, a inaczej w nieogrzewanym poddaszu. Znaczenie ma także rodzaj drewna, czy jest to element lity, drewno klejone czy kompozyt drewniany, oraz możliwości technologiczne ekipy wykonawczej i dostępny sprzęt.

Połączenia ciesielskie czop gniazdo wrąb i nakładka

Od setek lat cieśle stosują połączenia wykonywane wyłącznie w drewnie i nadal sprawdzają się one w wielu konstrukcjach. Połączenie czop-gniazdo, dobrze zaprojektowany wrąb czołowy czy połączenie na nakładkę zapewniają wysoką nośność oraz bardzo dobrą estetykę, bo nie widać metalowych elementów. Wymagają jednak czasu, dobrych narzędzi i dużej precyzji wykonania.

Wśród najczęściej stosowanych połączeń ciesielskich przy łączeniu belki ze słupem znajdziesz:

• czop–gniazdo w wielu odmianach, na przykład czop pełny, czop z uskokiem, czop skośny, stosowane w słupach wiat, pergoli, domach z bali i więźbach,
• wrąb czołowy pod belkę opartą na głowicy słupa, typowy dla tarasów, podciągów i belek stropowych,
• inne wręby, na przykład wrąb na pół drewna lub wrąb ukośny, używane do oparcia mieczy i zastrzałów,
• nakładka prosta na długości belki, stosowana do przedłużania murłat, podwalin lub oczepów,
• nakładka skośna gdy trzeba wprowadzić przegub, na przykład w płatwiach pośrednich lub kalenicowych,
• połączenie na zamek skośny, używane tam, gdzie w belce występują wyraźne siły rozciągające, między innymi przy niektórych układach płatwiowych.

Połączenie czop–gniazdo działa w prosty, ale bardzo skuteczny sposób. Czop wycięty na końcu belki wchodzi w odpowiednio przygotowane gniazdo w słupie i przenosi siły poprzez docisk i ścinanie na powierzchni styku. Im większa powierzchnia czopa i lepsze dopasowanie, tym mniejsze naprężenia jednostkowe w drewnie i tym stabilniejsze połączenie. Elementy współpracują mechanicznie, bez konieczności stosowania wielu metalowych łączników.

Do zalet połączenia czop-gniazdo należy wysoka nośność przy obciążeniach stałych i zmiennych, estetyka widocznej konstrukcji oraz ograniczona liczba mostków termicznych w porównaniu z rozbudowanymi wspornikami stalowymi. Z tego powodu takie detale często stosuje się w tradycyjnych domach drewnianych, więźbach pokazowych, konstrukcjach ryglowych oraz w altanach i wiatach, gdzie drewno pozostaje w pełni widoczne. W razie potrzeby połączenie czop–gniazdo można dodatkowo wzmocnić dyskretnymi łącznikami metalowymi.

Żeby połączenia ciesielskie miały wymaganą nośność, trzeba zachować kilka wymagań wymiarowych. Długość i grubość czopa nie może być za mała, bo zmniejszy to zdolność przenoszenia sił ścinających. Gniazdo w słupie powinno mieć odpowiednią głębokość, ale jednocześnie musi pozostać wystarczająca „otulina” drewna wokół gniazda, aby słup nie rozszczepił się pod obciążeniem. Podobnie przy wrębach zbyt głębokie wybranie materiału w strefie zginania osłabia słup albo belkę znacznie bardziej, niż wielu wykonawców przypuszcza.

Dodatkowe elementy drewniane, takie jak kołek drewniany czy klin, potrafią mocno poprawić zachowanie złącza. Kołki przechodzące przez czop i słup zwiększają odporność na wysuwanie i podnoszą sztywność węzła przy obciążeniach zmiennych. Kliny dobijane w gniazdach pomagają skasować luzy powstałe w wyniku skurczu drewna, co ma znaczenie zwłaszcza w konstrukcjach z bali lub drewna o większej wilgotności początkowej.

Połączenia na nakładkę i na zamek skośny stosuje się głównie do łączenia belek na długości. Gdy w belce dominuje ściskanie, jak w murłatach czy podwalinach, często wystarcza nakładka prosta odpowiednio skręcona łącznikami. Jeśli potrzebujesz zachowania przegubu, na przykład w złączach płatwiowych typu złącze Gerbera, korzystna będzie nakładka skośna. Tam, gdzie występują wyraźne siły rozciągające, lepsze będzie połączenie na zamek skośny lub rozwiązania inżynierskie z nakładką stalową dwustronną.

Połączenia z łącznikami metalowymi wkrętami ciesielskimi i płytkami kolczastymi

W nowoczesnym budownictwie drewnianym bardzo często stosuje się łączniki metalowe, ponieważ znacznie ułatwiają montaż i pozwalają lepiej wykorzystać nośność drewna. Wkręt ciesielski o dużej wytrzymałości, odpowiedni kątownik czy systemowy wspornik belki umożliwia szybkie wykonanie złącza bez długotrwałego dłutowania i piłowania. W halach czy domach prefabrykowanych dominują rozwiązania inżynierskie, w których tradycyjne złącza zastąpiono płytkami kolczastymi i łącznikami systemowymi.

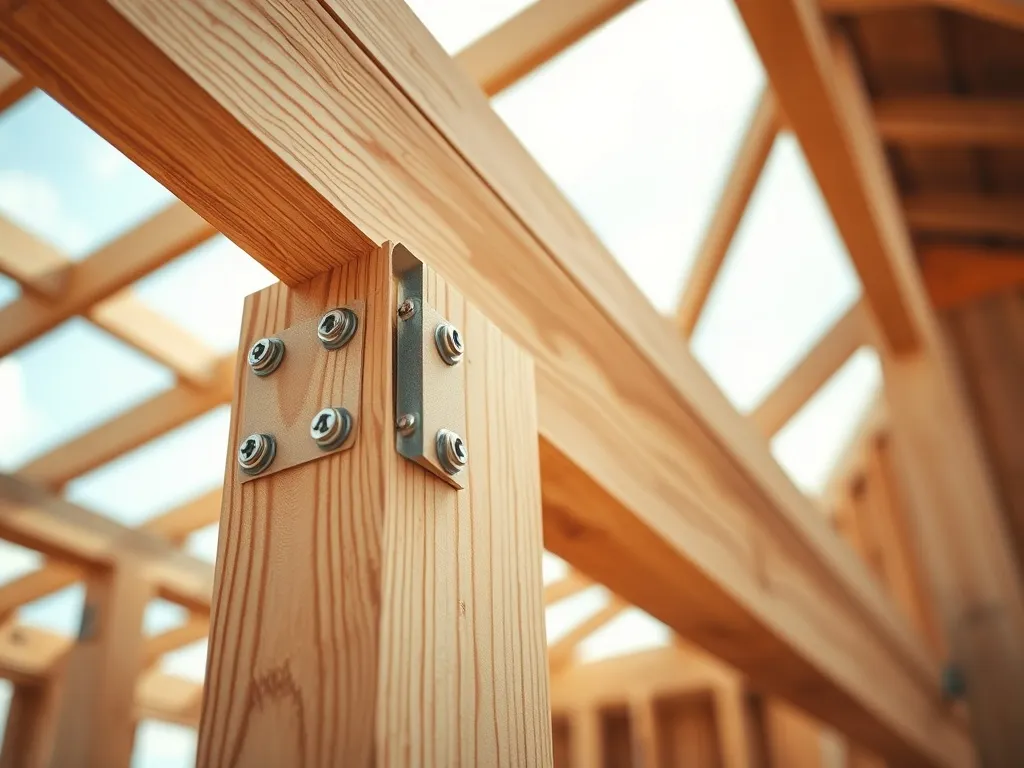

Do łączenia belki drewnianej ze słupem z użyciem stali stosuje się między innymi:

• wkręty ciesielskie o dużej długości i średnicy, często ze stożkową główką i specjalnym gwintem,
• gwoździe pierścieniowe lub skrętne, gdy wymagane jest dobre zakotwienie i wysoka nośność na ścinanie,
• śruby i pręty gwintowane łączące większe przekroje, często z podkładkami i nakrętkami po obu stronach,
• kątowniki i metalowy wspornik belki przykręcany do słupa lub do podwaliny,
• płytki perforowane przybijane gwoździami systemowymi albo przykręcane wkrętami,
• płytka kolczasta wprasowywana w zakładzie prefabrykacji w elementy więźby dachowej,
• obejma słupa i belki, która obejmuje drewno z zewnątrz i stabilizuje węzeł.

Wkręty ciesielskie mają nad zwykłymi gwoździami kilka istotnych przewag. Odpowiednio dobrany wkręt ciesielski osiąga wyższą nośność na ścinanie i wyrywanie, a dzięki gwintowi i wstępnemu nawierceniu zmniejsza ryzyko rozszczepienia drewna. Połączenie można też rozebrać, co jest przydatne przy modernizacjach lub naprawach. Długi wkręt wkręcony pod kątem może przejąć jednocześnie siły ścinające i wyrywające, co dobrze sprawdza się w belkach obciążonych ssaniem wiatru.

Płytka kolczasta to element z blachy stalowej z gęsto rozstawionymi kolcami. Wprasowuje się ją pod dużym naciskiem w drewno po obu stronach złącza, dzięki czemu siły rozkładają się na dużej powierzchni. Najczęściej stosuje się je w prefabrykowanych wiązarach dachowych, płatwiach i kratownicach produkowanych w zakładach, gdzie dostępne są prasy o dużej sile docisku. W miejscu montażu na budowie takie złącza wymagają już tylko dokładnego ustawienia i odpowiedniego podparcia.

Przy projektowaniu i montażu połączeń z łącznikami metalowymi warto stosować kilka prostych zasad:

• korzystać z systemów posiadających aprobaty techniczne oraz deklaracje właściwości użytkowych, a nie z przypadkowych elementów stalowych,
• utrzymać wymagane przez producenta rozstawy łączników i odległości od krawędzi elementu drewnianego,
• dobierać długość i średnicę łącznika do grubości i klasy drewna, aby nie przewiercić elementu zbyt płytko ani zbyt głęboko,
• stosować łączniki z odpowiednią ochroną antykorozyjną, szczególnie w klasach użytkowania 2 i 3, gdzie pojawia się wilgoć,
• projektować złącza z uwzględnieniem kierunku sił, czy będzie to praca na ścinanie, na wyrywanie czy mieszana, bo od tego zależy sposób ułożenia łączników.

Często najbardziej racjonalnym rozwiązaniem jest połączenie tradycyjnego detalu ciesielskiego z dyskretnymi wzmocnieniami stalowymi. Połączenie czop-gniazdo w słupie można na przykład dodatkowo wzmocnić ukośnie prowadzonymi wkrętami ciesielskimi albo płaską blachą przykręconą od strony niewidocznej. Dzięki temu konstrukcja zachowuje wygląd klasycznego ciesielstwa, a jednocześnie uzyskuje wysoką nośność zgodną z aktualnymi wymaganiami normowymi.

Jak obciążenia na belkach wpływają na projekt połączenia ze słupem?

Każda konstrukcja drewniana pracuje w określonym schemacie. Obciążenia z dachu, stropu lub tarasu przechodzą najpierw na belki drewniane, dalej przez połączenia na słupy, a następnie na fundamenty. Sposób, w jaki belka jest obciążona i podparta, decyduje o tym, jak duże siły musi przenieść połączenie ze słupem i jaki powinno mieć kształt oraz rodzaj złącza.

W zależności od układu konstrukcyjnego węzeł belka–słup może przenosić różne kombinacje sił. Czasem są to głównie reakcje podporowe w postaci ściskania pionowego. W innych przypadkach dochodzą duże siły tnące, momenty zginające, siły poziome od wiatru lub od pracy całej ramy oraz siły wyrywające przy podssaniu pokrycia dachowego. Każdy z tych rodzajów obciążeń musi znaleźć swoje „miejsce” w projekcie połączenia.

W praktyce można wskazać typowe konstrukcje, dla których charakter obciążeń w węźle belka–słup jest odmienny:

• więźba dachowa z obciążeniem śniegiem i wiatrem, w której duże momenty zginające pojawiają się w płatwiach, a siły poziome przenoszą krokwie i miecze,
• taras lub altana z istotnym obciążeniem użytkowym, zmiennym obciążeniem śniegiem i działaniem wiatru, gdzie ważna jest sztywność węzłów i stabilizacja słupów,
• strop drewniany przenoszący obciążenia użytkowe i dynamiczne od chodzenia, w którym połączenia belek z podciągami i słupami muszą pracować bez luzów i nadmiernego ugięcia.

Duże znaczenie ma także miejsce, w którym na długości belki wykonasz połączenie wzdłużne lub wprowadzisz przegub. Zależność jest prosta: złącza na długości belki powinny wypadać w strefach małego momentu zginającego, najczęściej między podporami. Jeśli wstawisz złącze dokładnie nad słupem, gdzie moment podporowy osiąga najwyższą wartość, osłabisz belkę dokładnie w strefie największego rozciągania górnych włókien.

Na przykładzie płatwi jako belki wieloprzęsłowej dobrze widać, że połączenia na długości należy sytuować tam, gdzie wykres momentów zginających przechodzi przez wartości bliskie zeru. Połączenie w tym miejscu, czy będzie to nakładka skośna, czy złącze Gerbera, pracuje w warunkach znacznie mniejszych naprężeń. Natomiast „intuicyjne” łączenie nad słupem, czyli w miejscu największego momentu podporowego, prowadzi do przekroczenia naprężeń w drewnie i może skończyć się awarią złącza.

Rodzaje obciążeń i sił działających na belki w konstrukcjach drewnianych

Na belki w konstrukcjach drewnianych działa wiele rodzajów obciążeń, a każde z nich generuje inne siły wewnętrzne. To właśnie te siły musi bezpiecznie przenieść połączenie belki ze słupem. Zrozumienie, jakie obciążenia dominują w danym układzie, pozwala dobrać właściwy typ połączenia i jego wzmocnienia.

Najczęściej przyjmuje się następujące grupy obciążeń na belki:

• obciążenia stałe, czyli ciężar własny drewna, pokryć dachowych, warstw podłogowych, izolacji i wykończenia,
• obciążenia zmienne użytkowe, na przykład użytkowanie poddasza, ruch ludzi na tarasie, obciążenie magazynu,
• obciążenia klimatyczne, głównie śnieg i wiatr, przy czym wiatr potrafi zarówno dociskać, jak i wyrywać pokrycie oraz całe elementy,
• obciążenia wyjątkowe, jak uderzenia, wstrząsy, drgania maszyn lub nagłe zmiany temperatury w obiektach specjalistycznych.

Każdy z tych rodzajów obciążeń powoduje inny rozkład sił wewnętrznych w belce i w węźle belka–słup:

• momenty zginające wymagają odpowiedniego podparcia i wysokości przekroju w strefach maksymalnych wartości momentu,
• siły tnące obciążają złącza na ścinanie, czy to w obrębie czopa, czy na trzpieniach łączników metalowych,
• siły ściskające i rozciągające wpływają na docisk czołowy elementów, przenoszenie sił osiowych w słupach oraz ryzyko wyrywania złącza,
• siły poziome powodują przemieszczenia ramy, wymagają stężeń i odpowiedniej pracy mieczy oraz zastrzałów.

Dominujący rodzaj sił decyduje potem o tym, jaki typ połączenia będzie najbardziej odpowiedni. Przy przewadze sił rozciągających w belce sięga się po takie rozwiązania jak zamek skośny albo nakładka stalowa dwustronna ze śrubami. Gdy obciążenia poziome są duże, niezbędne są dodatkowe miecze i zastrzały, które przejmują część sił z połączenia belka–słup i stabilizują całą ramę.

Rola mieczy i zastrzałów w stabilizacji połączenia belki ze słupem

Miecz, zwany też często zastrzałem, to ukośny element łączący słup z belką albo z innym elementem ramy. Na pierwszy rzut oka wygląda jak prosty dodatek, ale w rzeczywistości decyduje o sztywności płaszczyznowej całej konstrukcji. Jego podstawowym zadaniem jest przejmowanie sił poziomych oraz usztywnienie połączenia belka–słup, które bez miecza zachowywałoby się jak przegub.

Dobrze zaprojektowany miecz wpływa na pracę konstrukcji na kilka sposobów. Skraca rozpiętość efektywną belki, przez co zmniejsza ugięcia i momenty zginające. Usztywnia węzeł i redukuje smukłość słupa, co poprawia jego odporność na wyboczenie. W efekcie cały układ staje się stabilniejszy i lepiej znosi działanie wiatru oraz obciążeń zmiennych.

Miecze i zastrzały stosuje się w wielu powtarzalnych schematach konstrukcyjnych:

• w wiatach i altanach ogrodowych, gdzie ukośne elementy między słupem a ryglem zapobiegają chybotaniu ram,
• w tradycyjnych więźbach dachowych, na przykład jako miecze pod płatwiami pośrednimi lub w słupach stolcowych,
• w tarasach na słupach, w których zastrzały pomiędzy belkami a słupami sztywnią podkonstrukcję,
• w konstrukcjach ścian szkieletowych, gdzie ukośne stężenia lub płyty poszycia pełnią podobną funkcję jak miecz w ramie.

Połączenie miecza ze słupem i belką można wykonać na kilka sposobów. Tradycyjnie stosuje się wrąb lub małe połączenie czop–gniazdo, czasem także nakładkę z obu stron elementu. W nowoczesnych konstrukcjach często łączy się miecz ze słupem za pomocą wkrętów ciesielskich wkręconych pod kątem albo niewielkich kątowników systemowych. Niezależnie od technologii detale muszą być zaprojektowane tak, aby miecz rzeczywiście przenosił siły, a nie był tylko ozdobą.

Typowe błędy przy projektowaniu mieczy i zastrzałów wynikają najczęściej z chęci oszczędności materiału lub czasu. Zbyt mały kąt miecza względem słupa sprawia, że element pracuje słabo na ściskanie i nie usztywnia ramy. Zbyt płytkie wręby prowadzą do luzów, a zbyt głębokie wycinają zbyt dużą część przekroju i obniżają nośność słupa. Gdy miecze są pominięte w miejscach narażonych na silny wiatr, cała konstrukcja zaczyna się kołysać i obciążenia skupiają się w pojedynczych złączach belka–słup.

Jak zwiększyć wytrzymałość i trwałość połączeń między belką a słupem?

Wytrzymałość i trwałość połączenia belki ze słupem to wynik jednoczesnego zadbania o kilka elementów. Znaczenie ma geometria złącza, liczba i rodzaj łączników, jakość drewna, a także jego ochrona przed wilgocią i korozją biologiczną. Dopiero połączenie tych czynników daje węzeł, który pracuje pewnie przez długie lata.

Połączenia możesz wzmocnić na kilka sprawdzonych sposobów:

• zwiększyć powierzchnię styku elementów, na przykład stosując większe czopy, dłuższe nakładki albo szersze głowice słupów,
• zastosować dodatkowe łączniki metalowe, między innymi wkręty ciesielskie, śruby, obejmy czy kątowniki, tam gdzie obliczeniowo brakuje nośności,
• dodać elementy usztywniające, czyli miecze, zastrzały lub nakładki drewniane, które przejmują część sił poziomych i zmniejszają ugięcia,
• dobrać optymalny gatunek i klasę drewna, ewentualnie sięgnąć po drewno klejone albo kompozyt drewniany w newralgicznych miejscach,
• tam, gdzie dopuszcza to projekt, zastosować klej poliuretanowy lub inny klej konstrukcyjny, który współpracuje z łącznikami mechanicznymi.

Osobnym zagadnieniem jest jakość wykonania na budowie. Precyzyjne dopasowanie elementów, brak szczelin i luzów w miejscach docisku oraz poprawne nawiercanie otworów pod wkręty i śruby potrafią zwiększyć realną nośność złącza o kilkadziesiąt procent w porównaniu z niedokładnym montażem. Ważne jest też równomierne dokręcenie połączeń śrubowych oraz kontrola ustawienia słupów i belek w pionie oraz poziomie.

W praktyce warto od razu projektować złącza tak, aby przewidywały miejsce na łączniki wzmocniające i elementy ochronne. Późniejsze „dobijanie” przypadkowych wkrętów czy blach w już działającej konstrukcji często tylko maskuje problem, nie rozwiązując go w sposób obliczeniowo poprawny.

Zastosowanie łączników metalowych wkrętów ciesielskich i dodatkowych elementów drewnianych

Wzmocnienie połączeń za pomocą łączników metalowych i dodatkowych elementów drewnianych jest jednym z najskuteczniejszych sposobów podniesienia ich nośności i sztywności. Dobrze zaprojektowany węzeł mieszany wykorzystuje zalety zarówno mechanicznej pracy drewna, jak i wysoką wytrzymałość stali na rozciąganie i ścinanie. Dzięki temu nawet smukłe belki mogą bezpiecznie przenosić duże obciążenia.

Typowe rozwiązania wzmacniające połączenie belka–słup wyglądają następująco:

• systemowe kątowniki i wsporniki belek przykręcone wkrętami ciesielskimi do słupa i do belki,
• obejmy stalowe obejmujące słup i belkę, które przejmują siły rozciągające i wyrywające,
• płytki perforowane przykręcone obustronnie do elementów drewnianych, zwiększające powierzchnię przenoszenia sił,
• dodatkowe nakładki drewniane przykręcone z obu stron węzła, rozkładające naprężenia na większym obszarze,
• wprowadzenie ukośnych mieczy i zastrzałów, które odciążają samo połączenie belka–słup.

Właściwie stosowane wkręty ciesielskie mogą znacząco poprawić parametry węzła. Długość i średnica wkręta, kąt wkręcania względem włókien oraz głębokość zakotwienia decydują o nośności na ścinanie i wyrywanie. Gdy wkręty są rozmieszczone z odpowiednimi odstępami i nie pracują wszystkie w jednej płaszczyźnie włókien, konstrukcja lepiej przenosi wielokrotne cykle obciążenia niż w przypadku zwykłych gwoździ.

Dodatkowe elementy drewniane, takie jak nakładki, wstawki czy podkładki pod głowami słupów, mają ważną funkcję w rozkładaniu naprężeń. Zamiast koncentrować docisk w jednym punkcie, zwiększają powierzchnię kontaktu między belką a słupem i zmniejszają ryzyko miejscowych zgnieceń drewna. Takie rozwiązanie jest szczególnie przydatne przy miękkich gatunkach drewna i dużych obciążeniach stałych.

Żeby wzmocnienia działały zgodnie z oczekiwaniami, trzeba je przewidzieć już na etapie projektu. Projektant konstrukcji może wtedy dobrać odpowiednie średnice łączników, ich liczbę i rozstaw oraz sposób współpracy drewna i stali. Improwizowanie z dodatkowymi łącznikami w trakcie montażu zwykle nie daje tak dobrego efektu, a czasem prowadzi do przegryzienia przekroju zbyt gęsto rozmieszczonymi otworami.

Impregnacja drewna i ochrona strefy połączenia przed korozją biologiczną

Strefa połączenia belki ze słupem jest szczególnie narażona na zawilgocenie. Pojawiają się tam szczeliny, zakamarki i styki z metalem, w których może gromadzić się woda. Jeśli wilgotność drewna utrzymuje się powyżej poziomu bezpiecznego, szybko rozwijają się grzyby, pleśń i owady, a złącze traci nośność znacznie szybciej niż reszta konstrukcji.

Do zabezpieczania drewna w strefie połączeń stosuje się różne metody:

• impregnat ciśnieniowy nanoszony w zakładzie produkcyjnym, który wnika głęboko w strukturę drewna przed montażem,
• impregnat powierzchniowy w postaci malowania, natrysku lub kąpieli, uzupełniający ochronę elementów dociętych na budowie,
• dobór preparatów do klasy użytkowania i gatunku drewna, aby środek dobrze chronił w zadanych warunkach eksploatacji,
• unikanie bezpośredniego kontaktu drewna z wodą i gruntem, stosowanie podkładek, dystansów i uszczelnień w stopach słupów.

Najlepsze efekty daje impregnacja wykonana jeszcze przed zmontowaniem połączeń. Środek dociera wtedy także do powierzchni, które później zostaną zasłonięte czopami, łącznikami czy nakładkami. Po montażu trzeba dodatkowo zabezpieczyć wszystkie nowe nacięcia, otwory montażowe i miejsca uszkodzenia powłok, bo to właśnie tam najczęściej wnika woda.

Równie ważny jest dobór łączników metalowych z odpowiednią ochroną antykorozyjną. Ocynk ogniowy albo stal nierdzewna znacznie wydłużają trwałość węzłów w warunkach zewnętrznych. Korozja metalu nie tylko osłabia sam łącznik, lecz także przyspiesza degradację drewna w jego otoczeniu, bo produkty korozji często zatrzymują wilgoć w pobliżu złącza.

Dobrym nawykiem jest okresowy przegląd newralgicznych połączeń, szczególnie w tarasach, pergolach i wiatach. Warto obserwować, czy nie pojawiają się zawilgocenia, wycieki z rdzeni słupów, ślady grzybów, luzy w połączeniach śrubowych albo pęknięcia wokół wkrętów. Regularne odnawianie zabezpieczeń i szybka reakcja na pierwsze objawy korozji biologicznej znacznie wydłużają życie całej konstrukcji.

Jak krok po kroku wykonać stabilne połączenie belki drewnianej ze słupem?

Stabilne połączenie belki i słupa nie powstaje przypadkiem. Na jego jakość wpływa dobrze przygotowany projekt, prawidłowa obróbka elementów drewnianych oraz staranny montaż na miejscu inwestycji. Każdy z tych etapów może wzmocnić węzeł albo go osłabić.

Cały proces wykonania połączenia warto ułożyć w jasną kolejność kroków:

1. analiza projektu i obciążeń działających na belkę drewnianą oraz słup w danym miejscu konstrukcji,
2. wybór konkretnego typu połączenia, ciesielskiego lub z łącznikami metalowymi, zgodnie z dokumentacją i zaleceniami projektanta,
3. przygotowanie i przycięcie elementów drewnianych, wykonanie czopów, wrębów, gniazd oraz otworów pod łączniki,
4. wstępna impregnacja drewna wszystkich powierzchni, w tym powierzchni gniazd i czopów, przed złożeniem połączenia,
5. przygotowanie i oznaczenie łączników metalowych zgodnie z projektem, wraz z kontrolą ich długości, średnicy i klasy,
6. ustawienie słupów w projektowanych stopach, tymczasowe usztywnienie ich mieczami montażowymi i klinami,
7. osadzenie belki na słupie w wykonanym połączeniu ciesielskim lub na wspornikach, z zachowaniem wymaganych luzów montażowych,
8. montaż łączników, czyli wkrętów, śrub, płytek lub obejm, z zachowaniem linii wiercenia i głębokości zakotwienia,
9. kontrola geometrii wykonanej ramy, sprawdzenie pionu słupów, poziomu belki i ewentualne korekty dokręcenia złączy,
10. końcowa impregnacja miejsc cięć, otworów i uszkodzeń powłok oraz protokolarny odbiór połączenia w obiektach wymagających dokumentacji.

Przed ostatecznym dokręceniem wszystkich łączników warto wykonać tak zwaną przymiarkę na sucho. Oznacza to złożenie całego węzła bez maksymalnego docisku i bez wypełnienia wszystkich otworów, aby sprawdzić dopasowanie elementów. Taki etap pozwala wychwycić błędy w obróbce drewna, przesunięcia gniazd lub różnice wymiarowe, zanim połączenie stanie się nieodwracalnie sztywne.

Przed montażem docelowym trzeba dokładnie sprawdzić pion słupów oraz poziom belki, a ramy tymczasowo usztywnić stężeniami i klinami. Łączniki metalowe, wkręty, kątowniki czy wsporniki należy dobierać wyłącznie z systemów posiadających odpowiednie aprobaty techniczne. Pominięcie tych kroków prowadzi do powstawania luzów w połączeniach, które z każdym sezonem stają się większe i coraz trudniejsze do usunięcia.

Po wykonaniu połączenia warto obserwować jego pracę pod pierwszymi obciążeniami. Sprawdza się wtedy, czy nie pojawiają się widoczne luzy, czy powierzchnie belki i słupa przylegają równomiernie oraz czy wokół otworów na wkręty i śruby nie powstają rysy. W obiektach objętych nadzorem budowlanym taki węzeł powinien zostać udokumentowany w ramach odbioru robót, co ułatwia późniejsze przeglądy i ewentualne naprawy.

Jakich błędów przy połączeniu belki drewnianej ze słupem unikać?

W praktyce wiele problemów z konstrukcjami drewnianymi nie wynika z samej koncepcji projektu, lecz z powtarzających się błędów wykonawczych. Uproszczenia stosowane „żeby szło szybciej” często osłabiają newralgiczne połączenia, a skutki pojawiają się dopiero po kilku sezonach, gdy drewno popracuje pod obciążeniem i wilgocią.

Do najczęściej spotykanych błędów przy łączeniu belki drewnianej ze słupem należą:

• wykonywanie połączeń belek na długości nad słupem, czyli dokładnie w miejscu maksymalnego momentu zginającego,
• zbyt głębokie wręby i gniazda, które nadmiernie osłabiają przekrój belki lub słupa w strefie pracy na zginanie,
• stosowanie zbyt małej liczby łączników albo niewłaściwego typu, na przykład zwykłych gwoździ zamiast wkrętów ciesielskich o dużej wytrzymałości,
• błędne rozmieszczenie łączników, między innymi zbyt blisko krawędzi, w jednej linii wzdłuż włókien lub bez zachowania minimalnych odległości,
• brak mieczy i zastrzałów w konstrukcjach narażonych na wiatr, co prowadzi do chybotania ram i przeciążenia węzłów belka–słup,
• montaż na mokrym lub uszkodzonym drewnie, które po wyschnięciu silnie się kurczy i pęka przy łącznikach,
• brak właściwej impregnacji oraz zabezpieczenia strefy połączenia przed wodą i zalegającą wilgocią,
• wykonywanie złączy „na oko” bez sprawdzenia z dokumentacją projektową lub w ogóle bez udziału projektanta konstrukcji.

Konsekwencje takich błędów mogą być bardzo dotkliwe. Pojawiają się nadmierne ugięcia i skręcanie konstrukcji, pęknięcia drewna przy otworach pod łączniki oraz rysy w przylegających elementach, na przykład w posadzkach lub okładzinach. W strefach zaciekania woda przyspiesza korozję biologiczną, co jeszcze mocniej osłabia już i tak niewłaściwie zaprojektowane połączenia. W najbardziej niekorzystnych przypadkach dochodzi do awarii węzła i uszkodzenia znacznej części obiektu.

Unikanie takich sytuacji wymaga ścisłej współpracy pomiędzy projektantem a wykonawcą. Projektant konstrukcji powinien przygotować dokładną dokumentację detali połączeń, często z wykorzystaniem specjalistycznych programów obliczeniowych, jak DC-Statik. Z kolei doświadczony cieśla musi konsekwentnie realizować te założenia na budowie, zgłaszając wątpliwości przed, a nie po wykonaniu węzła. Tylko wtedy połączenie belki drewnianej ze słupem będzie bezpieczne, trwałe i odporne na błędy eksploatacyjne.
